در مقاله قبلی متوجه شدیم آردوینو چیست و چطور کار می کند. حالا می خواهیم گام به گام آردوینو را راه بیاندازیم و با آن پروژه های مختلف بسازیم. برای کار با این برد کوچک و پرکاربرد ابتدا باید پایه های آن را بشناسیم. یکی از کاربردهای جالب آردوینو، استفاده از آن به عنوان یک منبع تغذیه کوچک و قابل کنترل است. در این مقاله، به شما آموزش می‌دهیم که چگونه از پایه‌های مثبت (VCC) و منفی (GND) آردوینو برای تغذیه مدارهای کوچک استفاده کنید.
پایه‌های VCC و GND آردوینو

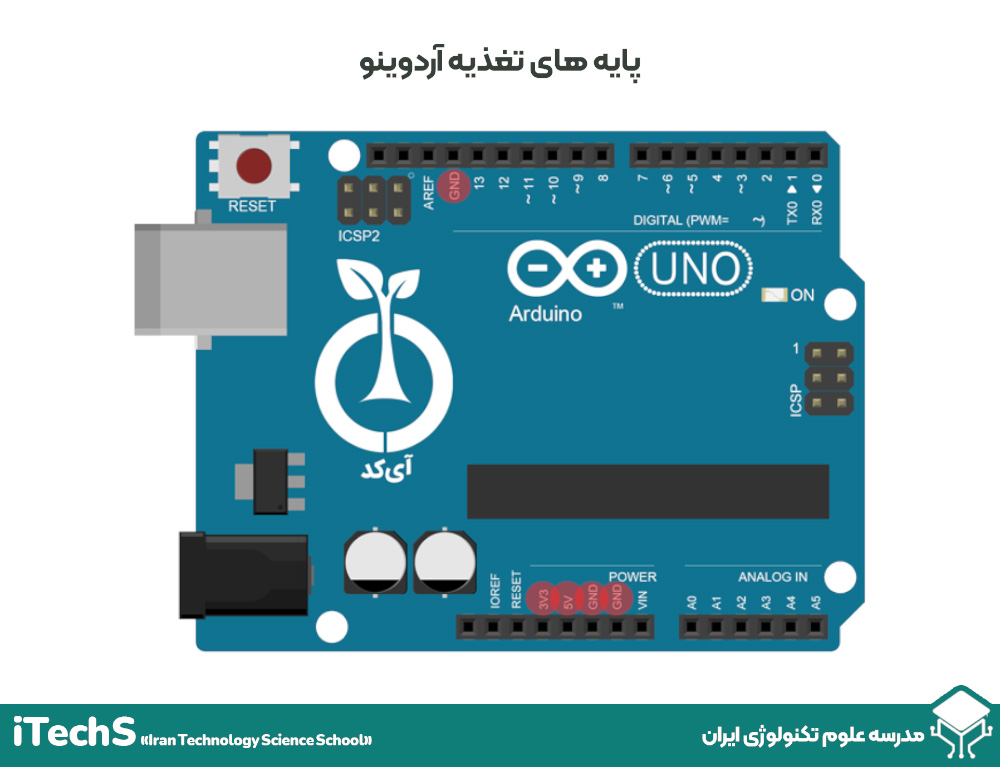

برای استفاده از آردوینو در پروژه ها ابتدا باید پایه های آردوینو را بشناسیم. در این بخش تعدادی از پایه ها را بررسی می کنیم.
- VCC: این پایه، ولتاژ مثبت پروژه ها (مدارها) را تامین می‌کند. در اکثر بردهای آردوینو، ولتاژ VCC برابر با 5 ولت است.
- GND: این پایه، زمین یا مرجع ولتاژ صفر را فراهم می‌کند. تمام ولتاژها در مدار نسبت به این پایه اندازه‌گیری می‌شوند.
نحوه استفاده از آردوینو به عنوان منبع تغذیه
- اتصال مدار (پایه های تغذیه آردوینو):
- پایه مثبت (VCC) آردوینو را به پایه مثبت مدار خود وصل کنید.
- پایه منفی (GND) آردوینو را به پایه منفی مدار خود وصل کنید.
توجه به محدودیت‌ها:
-
- حداکثر جریان خروجی آردوینو محدود است. بنابراین، نمی‌توان از آن برای تغذیه مدارهایی با مصرف جریان بالا استفاده کرد.
- ولتاژ خروجی آردوینو معمولاً 5 ولت است.
ساده ترین مدار با آردوینو: تغذیه یک LED با آردوینو
برای روشن کردن یک LED با آردوینو، کافی است یک پایه LED را به پایه VCC آردوینو و پایه دیگر LED را به پایه GND آردوینو وصل کنید. من از یک LED دو جهته استفاده کردم. این نوع LED ها از هر دو طرف روشن می شوند. اگر آن را برعکس قرار دهید رنگ نور آن تغییر می کند.
برنامه نویسی این مدار

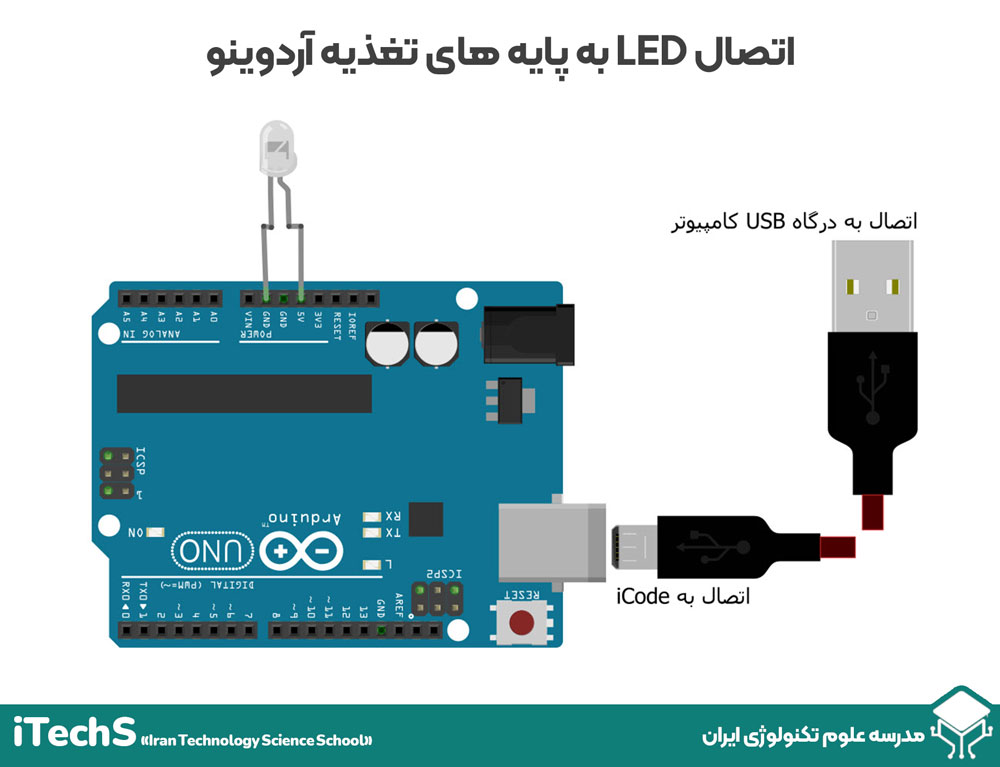

تا اینجا هیچ برنامه نویسی و کدی در کار نبود. حتی نیازی نیست که نرم افزار آی کد را باز کنید. فقط کافی است مطابق تصویر بالا آردوینو را به کامپیوتر وصل کنید. پس از اتصال آردوینو به کامپیوتر، برق کامپیوتر برد آردوینو را روشن می کند. سپس آردوینو این برق را به تمامی پایه های خود می دهد. بنابراین من یک مدار ساده را با آردوینو راه اندازی کردم. در این مدار آردوینو مثل یک باتری عمل می کند. دقیقاً یک مدار ساده روشن کردن LED با باتری را به وسیله آردوینو ساخته ایم.

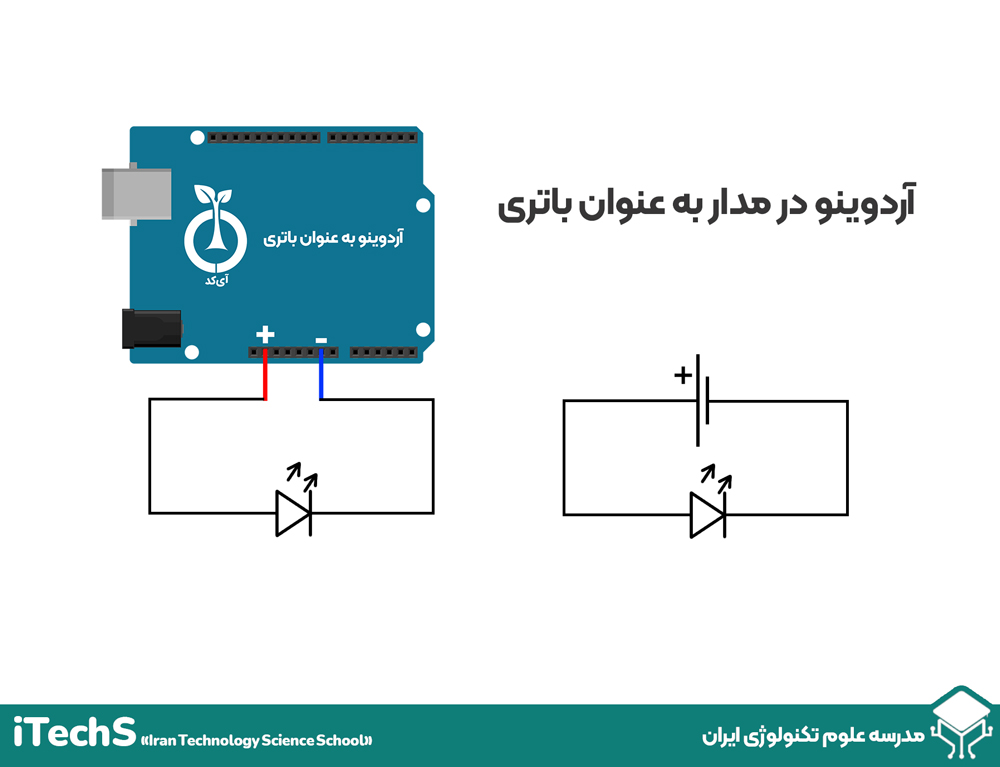

برای ترسیم این مدار روی کاغذ از نشانه های مخصوص قطعات الکترونیکی استفاده می شود. استفاده از نشانه ها برای سادگی و سرعت در طراحی مدارهای الکترونیکی است. در این بخش شما را با نشانه مخصوص ال ای دی و همین طور باتری آشنا می کنم:
جمع بندی
تا اینجا شما با 5-6 پایه از آردوینو آشنا شدید. من برای مدار ال ای دی از ولتاژ 5V استفاده کردم. می توانید از ولتاژ کمتر یعنی 3.3 ولت هم استفاده کنید که یکی دیگر از پایه های تغذیه آردوینو است. این پایه را به این شکل نام گذاری کرده اند: 3V3 یا 3.3V
این یک شروع فوق العاده آسان بود. بدون هیچ کدی یا برنامه نویسی. در واقع تا اینجا ما هیچ کنترلی روی مدار خود نداریم. از جلسه بعدی وارد مباحث کنترل و برنامه نویسی می شویم. همین مدار ساده را توسط آی‌کد کنترل می کنیم.
